So überprüfen Sie die Geradheit von Straßenlaternenmasten vor dem Versand

Für Straßenbeleuchtungsprojekte im AuslandGeradheit des Straßenlaternenmastesist ein häufig unterschätzter Qualitätskontrollpunkt. Selbst geringfügige Biegungen oder Verdrehungen von feuerverzinkten Stahlmasten können bei der Ankunft auf der Baustelle zu starken Kopfschmerzen führen: nicht übereinstimmende Flanschmontageflächen, schiefe Lampenfassungen, verzerrte Straßenbeleuchtungsverteilung und im schlimmsten Fall vollständige Ablehnung der Charge.

Mit über 25 Jahren Erfahrung in der Herstellung und im Export von Außenbeleuchtungen führt Phoebus Light in unserer 62.000 m² großen Produktionswerkstatt eine standardisierte Geradheitsvalidierung vor dem Versand für alle fertigen Lampenmasten durch.

Dieser Artikel stellt unseren realen Fabrik-QC-Workflow für die Geradheitsprüfung von Lampenmasten vor und hilft internationalen Käufern zu verstehen, wie wir geometrische Fehler vor dem Beladen des Containers beseitigen.

Warum wir nach der vollständigen Oberflächenbearbeitung einen Geradheitstest durchführen

Eine weit verbreitete Gefahr in der Beleuchtungsindustrie besteht darin, die Geradheitsprüfung unmittelbar nach dem Walzen und Schweißen von Rohren, vor dem Feuerverzinken und der Pulverbeschichtung durchzuführen. Durch die Hochtemperatur-Feuerverzinkung werden lange Stahlrohre einer thermischen Belastung ausgesetzt, die zu geringfügigen Bogenverformungen führen kann. Wenn die Inspektion vor der Oberflächenbehandlung abgeschlossen wird, treten versteckte Biegefehler erst dann zutage, wenn die Ware die Baustelle des Kunden erreicht.

Bei Phoebus Light,Alle Geradheitsmessungen werden ausschließlich durchgeführt, nachdem die Feuerverzinkung und die Pulverbeschichtung vollständig abgeschlossen sind. Wir kombinieren diesen Test mit der Prüfung der Flanschsenkrechtheit, da die Polbiegung die Ebenheit der Montageflanschoberflächen direkt beeinträchtigt.

Vor Inspektionsvorbereitung in der Produktionshalle

Eine genaue Messung hängt in hohem Maße von der richtigen Einrichtung und nicht nur von Messwerkzeugen ab. Unsere QC-Gruppe hält sich an die folgenden Vorbereitungsregeln:

Kalibrierte Inspektionsplattform: Alle Tests finden auf einer horizontal kalibrierten, soliden Prüfbank statt. Unebener Boden führt zu falschen Durchbiegungsmesswerten, ausgelöst durch das Eigengewicht der Stange.





Unterstützung Sattelplatzierung: Zwei gummibeschichtete Stützsättel sind unter dem Stockschaft angebracht,1/4 der gesamten Stangenlänge von jedem Ende entfernt. Stützen Sie Masten niemals nur an den beiden Endflanschen; end-point-nur Unterstützung erzeugt künstlichen Durchhang und verzerrt Testdaten.

Toolkit: Laser-Geradheitsprüfer, Hochspannungs-Klavierdraht, Stahlmaßband, Messuhr und Markierungsstift. Messuhren sind für Masten mit hohen -Masten reserviert, die engere geometrische Toleranzen erfordern.

Oberflächenvor Reinigung: Entfernen Sie Schweißspritzer, scharfe Grate und provisorische Hebeösen, um Messstörungen zu vermeiden.

Zwei komplementäre Inspektionsmethoden

Wir verwenden zwei Prüflösungen für unterschiedliche Lampenmastspezifikationen. Die Laserinspektion dient als unsere primäre Methode für die Massenproduktion von 6-12 m langen Straßenlaternenmasten. Der Zugtest mit gespanntem Klavierdraht dient als Gegenüberprüfung für extralange, hohe Mastmasten mit großem Durchmesser.

1. Laser-Geradheitsprüfer (primär für Standard-Straßenlaternenmasten)

Legen Sie den fertigen Lampenmast horizontal auf vorpositionierte Sättel. Stellen Sie sicher, dass der Schlauch frei und ohne äußere Druckkräfte aufliegt.

Montieren Sie den Lasersender an einem Stangenende und projizieren Sie eine durchgehende Laserreferenzlinie parallel zur Mittelachse der Stahlwelle.

Zeichnen Sie die Versatzwerte alle 1 Meter über die gesamte Stablänge auf und protokollieren Sie den maximalen Abstand zwischen der Laser-Grundlinie und der äußeren Staboberfläche.

Bewertung anhand der Akzeptanzschwelle: Bei normalen Straßenlaternenmasten mit einer Länge von 6 bis 12 m darf die maximal zulässige Geradheitsabweichung nicht überschritten werden1 ‰ der gesamten Stangenlänge. Beispielsweise erlaubt ein 12 Meter langer Lampenmast eine maximale Bogenabweichung von 12 mm und entspricht damit den internationalen Prüfnormen für Stahlmasten.

2. Klavier-Drahtzugtest-(Sekundäre Überprüfung für Hochleistungsstangen)

Bei übergroßen Stangen, bei denen eine Laserprüfung unpraktisch ist, wendet unser QC-Team zur Gegenprüfung eine Prüfung mit gespanntem Klavierdraht an:

Befestigen Sie die geprüfte Stange horizontal auf Sätteln. Befestigen Sie hochfesten Klavierdraht fest zwischen den beiden äußersten Enden des Stangenschafts.

Messen Sie die Abstände zwischen gespanntem Draht und Polrohroberfläche Segment für Segment mit einem Stahllineal. Markieren Sie die Stellen mit der höchsten Verbeugung.

Wichtiger Hinweis: Halten Sie eine moderate Drahtspannung aufrecht. Zu starkes Ziehen verbiegt den Pianodraht selbst und führt zu ungültigen Messergebnissen.

Nicht Konformitätsentsorgung für ausgefallene Pole

Einmal aLampenmastWenn die Geradheitstoleranz nicht eingehalten wird, befolgt unsere Qualitätskontrollabteilung formelle Protokolle für den Umgang mit Abweichungen:

Markieren Sie defekte Masten mit roten Warnschildern für Nichtkonformität und isolieren Sie sie in einer speziellen Ausschusszone, um eine Vermischung mit qualifizierten Fertigwaren zu verhindern.

Stangen mit leichter Durchbiegung werden zur mechanischen Korrektur an unsere hydraulische Richtmaschine geliefert. Jede neu ausgerichtete Stange muss einer vollständigen, wiederholten Geradheitsprüfung unterzogen werden.

Stangen, die einer starken permanenten Durchbiegung oder Torsion unterliegen, werden direkt aussortiert und kommen nie in den Verpackungsprozess, da starke Verdrehungen nicht zuverlässig durch Nacharbeit beseitigt werden können.

Nach erfolgreicher Korrektur wird der Mast einer kombinierten erneuten Prüfung unterzogen, die die Geradheit, die Dicke der verzinkten{1}}Beschichtung, die Rechtwinkligkeit der Flansche und Maßprüfungen umfasst.

Letzte Sicherheitsmaßnahmen vor der Containerverladung

Das Bestehen der Geradheitsprüfung ist nicht der letzte Kontrollpunkt. Um die Mastgeometrie bei Langstreckenseefrachten zu erhalten, ist ein zusätzlicher Schutz erforderlich.

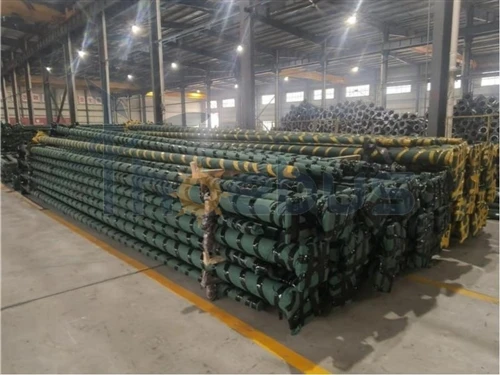

Für lange Lampenmasten setzen wir in Versandbehältern beabstandete Schaumstoffpolsterstützen ein, um einen konzentrierten Punktdruck zu verhindern, der die Rohre während des Transports verbiegen könnte.





Auf Kundenwunsch stellt Phoebus Light als Teil der Inspektionsdokumentation vor dem Versand vor Ort Inspektionsfotos und kurze Videoclips von der Geradheitsprüfung zur Verfügung. Externe Prüfstellen wie SGS sind herzlich willkommen, den gesamten Prüfablauf in unserem Werk zu beobachten.

Abschluss

Die Prüfung der Geradheit von Straßenlaternenmasten fungiert als kritisches Qualitätstor vor dem Versand und nicht als Abhilfe nach der Lieferung. Durch die Durchführung von Inspektionen nach der Oberflächenbearbeitung, die Verwendung korrekter unterstützender Anordnungen und qualifizierter Messinstrumente können Hersteller Beschwerden wegen verbogener Masten bei grenzüberschreitenden Beleuchtungsprojekten effektiv minimieren.

Wenn Sie Sourcing betreibenfeuerverzinkte Straßenlaternenmasten, Smart-City-Integrationsmasten oder Hochmastmasten, zögern Sie nicht, sich für Werksaudits, Musteranfragen oder individuelle Projektangebote an Phoebus Light zu wenden.
